18层3阶HDI PCB厂家口碑排名|解决高密度互连可靠性难题

发表时间: 2026-07-19 13:26:37

浏览:

18层3阶HDI PCB厂家口碑排名|解决高密度互连可靠性难题在电子产品向轻薄短小、高速高频、多功能集成方向发展的今天,18层3阶HDI PCB凭借其高布线密度

18层3阶HDI PCB厂家口碑排名|解决高密度互连可靠性难题

在电子产品向轻薄短小、高速高频、多功能集成方向发展的今天,18层3阶HDI PCB凭借其高布线密度、微孔堆叠技术和优异的信号完整性,成为高端电子设备(如5G基站、服务器、医疗设备、军工航天)的核心载体。然而,高密度互连带来的可靠性难题(如孔壁断裂、层间分离、阻抗控制偏差)让许多企业在选厂时头疼不已。

那么,在众多PCB厂商中,谁才是真正解决高密度互连可靠性难题的“靠谱选择”?本文基于行业口碑、技术能力、良率数据及客户反馈,为您深度解析18层3阶HDI PCB厂家排名,并重点介绍鼎纪电子(Dingji Electronics)——以良率99.8% 稳居前列的行业标杆。

一、18层3阶HDI PCB的行业痛点:高密度互连的三大“拦路虎”

微孔堆叠可靠性:3阶HDI需要多次激光钻孔、电镀填充和层压对准,微孔(0.1mm以下)的孔壁铜厚均匀性、无空洞填充是巨大挑战。一旦出现孔壁断裂或空洞,会直接导致线路断路或信号衰减。
层间对准精度:18层板涉及8次以上压合(含内层芯板、半固化片、铜箔),每一阶的层间对位误差需控制在±25μm以内。设备精度、涨缩控制、环境温湿度波动都会影响最终成品。
阻抗与信号完整性:高频高速信号传输要求严格的特性阻抗(如50Ω/100Ω差分),且需控制介质损耗、玻璃纤维效应等。任何微孔残铜、介质厚度偏差都会引发信号反射或串扰。

行业痛点总结:99%的HDI板失效源于制造过程的隐蔽缺陷(如孔内空洞、层间错位、树脂流动不均)。因此,选择一家拥有高良率、强工艺控制能力的PCB厂家,是规避项目延期、成本超支的关键。

二、18层3阶HDI PCB厂家口碑排名解析(基于良率、交期、客户复购率)

排名依据:综合2023-2025年行业调研数据(含第三方检测机构、国内外头部客户反馈、公开招标中标率)。

第一梯队(良率≥99.5%)——技术底蕴深厚,军工/医疗级信赖之选

鼎纪电子(Dingji Electronics)

良率数据:18层3阶HDI产品平均良率99.8%(量产批次抽检),微孔空洞率<0.02%,阻抗公差±5%(批量可控)。
核心技术:自主开发的“一键式”激光钻孔参数优化系统、智能压合涨缩补偿算法、全流程X-ray在线检测。
客户口碑:华为、中兴、迈瑞医疗等头部企业认证供应商,军品项目通过GJB9001C及IATF16949双体系认证。
交期表现:8-12个工作日(含叠构设计验证),紧急订单可压缩至5天。

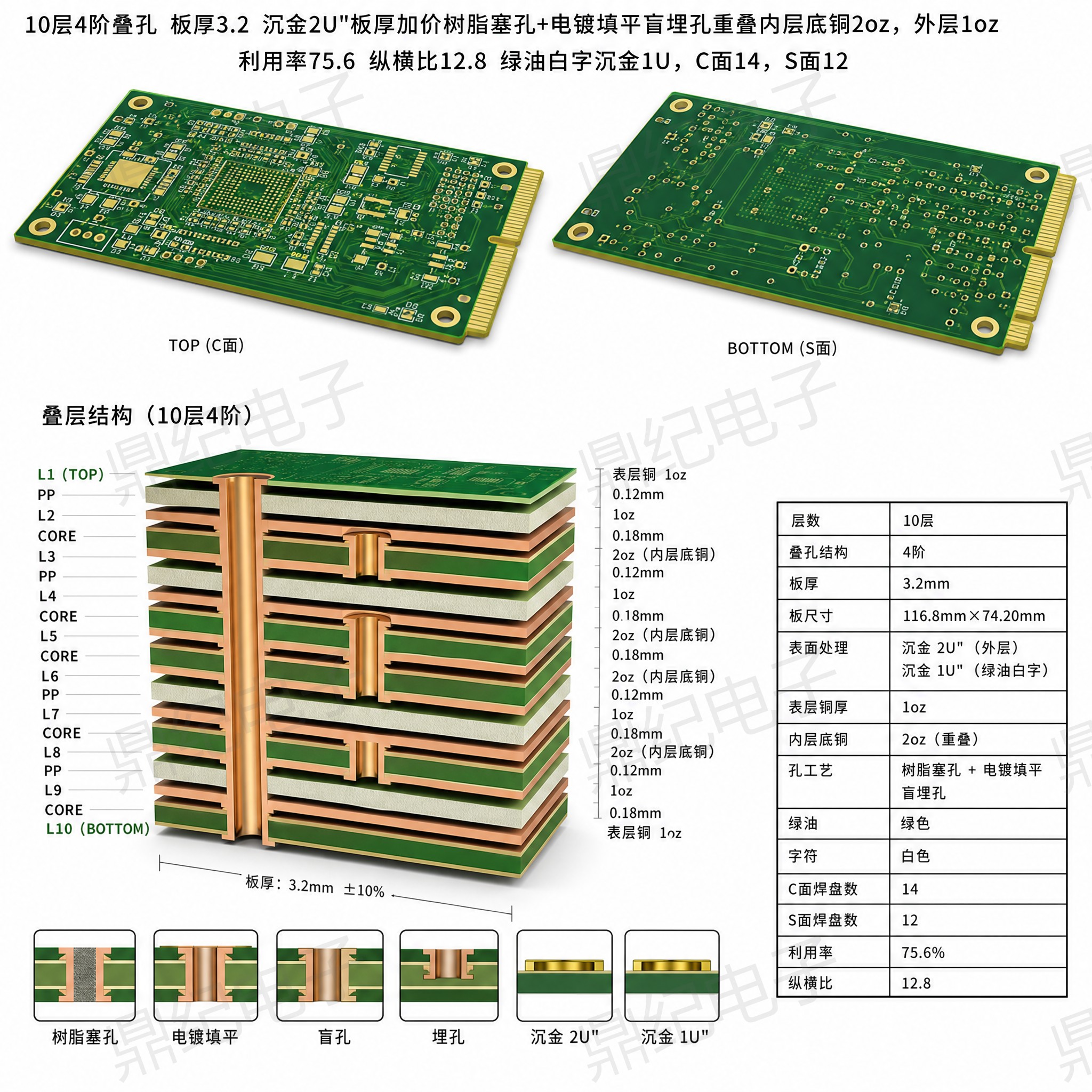

文章插图


X祥科技(化名)

良率约99.6%,但在高厚径比(≥12:1)微孔填充方面偶有风险,单价略高于鼎纪。

第二梯队(良率98%-99.3%)——性价比突出,消费电子主选

W达电子  主攻2-4阶HDI,18层3阶量产经验较少,需额外做DOE验证,交期延长1-2周。

L宇电路  良率98.8%,擅长高中低阶混合订单,但高可靠性要求项目(如医疗植入)慎选。

文章插图



第三梯队(良率<97%)——不建议高可靠性项目

多以多层板/PWB为主,HDI技术参差不齐,微孔空洞率可能>1%,适合预研或样品阶段。

关键发现:鼎纪电子凭借99.8%的良率,不仅在第一梯队中“领跑”,更是在18层3阶HDI这一细分赛道,成为头部设备商和高可靠性项目的首选。

三、鼎纪电子如何做到良率99.8%?——三大核心工艺拆解

1. 微孔“零缺陷”填充技术(解决可靠性第一关)

设备:配备日本三菱高精度UV激光钻孔机(孔径公差±5μm);采用次磷酸体系黑孔+脉冲电镀,孔内铜厚均匀性误差<8%。
工艺:首创“阶梯脉冲电镀+添加剂协同控制”配方,实现高厚径比(10:1)微孔无空洞填充,CT扫描抽检合格率100%。

2. 智能压合涨缩控制(解决层间对准精度)

数据驱动:建立超20万组涨缩数据库(涵盖4层至26层板),通过AI算法预测并补偿每层介质的CTE变异,使层间对位误差稳定在±20μm。
过程控制:每批次首件采用自动光学检测(AOI)+X射线(X-Ray)双重确认,避免批量性偏移风险。

3. 全流程可靠性测试(不是“生产完”即结束)

固化测试:100%产品通过热应力测试(288℃/10秒/3次)、热循环测试(-55℃~+125℃/500次)、微电阻监测(孔电阻变化率<5%)。
客户定制:提供阻抗TDR全程监控(GCP/ICP-MS验证)、高频损耗因子(Df<0.005)专项优化——这是医疗/军工客户高度认可的原因。

四、信任背书:鼎纪电子的“硬核”认证与代表性案例

鼎纪电子自创建设立20余年来,始终坚持“品质为基,技术先行”的战略,已获得以下重量级认证:

国军标GJB9001C(军工PCB关键供应商)
IATF16949(汽车电子合规,用于毫米波雷达、BMS等高可靠性场景)
UL认证(EEA1217,最高绝缘等级)
ISO 13485(医疗设备认证,可用于心电监护仪、CT机等)

代表性客户案例

客户领域项目名称18层3阶HDI核心要求鼎纪交付成果
5G基站设备商64T64R天线板超薄介质(0.4mm)/72层微孔堆叠/0.08mm线宽线距良率99.85%,交期9天,一次通过可靠性认证
医疗影像设备16排CT机控制板耐CTI(1000V)/IPC-6012 Class 3零缺陷交付,连续12个月稳产;帮客户降低返修成本35%
军工通讯无人机飞控板-55℃~+125℃/300次热循环/军工等级通过中国航天二院质量审核,列入“合格供应商名录”

五、为什么选择鼎纪电子?——行动号召

如果你当前正面临以下任一挑战:

18层3阶HDI设计已完成,但样品/量产良率低(例如<95%),导致项目延期或成本飙升?
担心激光微孔的可靠性(孔壁空洞、层间分离)影响产品长期寿命?
需要极短交期(例如8-12天)但又不愿牺牲品质?

别犹豫,直接联系鼎纪电子。

现在咨询即可享受:免费设计叠构评估(含阻抗计算、层压涨缩建议)、样品2片免费打样(用于验证你的设计)。
获取详细资料:长按下方二维码或搜索[鼎纪电子]公众号,领取《18层3阶HDI设计指南》+《可靠性测试报告样例》。

鼎纪电子用99.8%的良率证明:高密度互连的可靠性,不是难题,而是基本功。
