在高速、高频通信与数据中心迅猛发展的今天，16层3阶PCB线路板已成为5G基站、高端服务器、医疗成像设备及航空航天电子系统的核心载体。然而，随着层数增加与盲埋孔阶数提升，生产过程中的工艺瓶颈日益凸显——如何确保3阶盲埋孔精准对位、高密度互连下的信号完整性以及批量交付的良率稳定性，成为众多电子工程师与采购经理的“卡脖子”难题。

行业痛点：三阶盲埋孔工艺的三大难点

对位精度不足：3阶盲埋孔涉及多次压合与钻孔，若叠层对准度偏差超过±2mil，会导致孔位偏移、断路或阻抗失控，直接降低产品可靠性。
介质层填充与平整度：高Tg（≥180℃）材料与PP片在多次压合中易产生树脂空洞或厚度不均，影响层间绝缘性能及高频信号传输。
电镀填孔与可靠性：深径比>1:1的盲孔需使用脉冲电镀，若参数不当，易出现孔内空洞、铜厚不均，长期热循环下可能引发裂纹。

解决方案：鼎纪电子的三大核心工艺突破

作为专注高多层盲埋孔PCB生产的技术型企业，鼎纪电子通过“设备升级+工艺优化+过程管控”，成功攻克3阶盲埋孔难点：

1. 高精度X-Ray钻靶系统 + 自动补偿算法

采用进口六轴NC钻机，定位精度达±0.5mil，配合实时闭环补偿系统，确保多次压合后的孔位一致性。
盲埋孔对准误差可控制在±1mil以内，满足16层板中不同阶次（L1-L2、L2-L5、L5-L8）的阶梯式互联需求。

2. 低流胶树脂塞孔 + 真空压合工艺

针对0.2mm盲孔使用低CTE树脂油墨，通过真空塞孔+平行光固化，避免树脂空洞与凹陷。
压合采用分段加压+真空辅助，配合高流动性PP片，确保每一层介质填充饱满，层间结合力提升30%。

3. 脉冲电镀 + 实时厚度监测

配置垂直连续电镀线（VCP），使用脉冲电流波形优化深盲孔铜厚均匀性，深径比可达1.2:1。
在线XRF测厚系统每5分钟反馈一次孔内铜厚，确保最小盲孔填铜率≥95%（无空洞）。

信任背书：资质认证与量产案例

认证体系：ISO 9001:2015、UL 94V-0、IATF 16949（汽车级），符合RoHS/REACH环保标准。
高频材料合作：与罗杰斯（Rogers）、生益（Shengyi）深度合作，提供低损耗（Df≤0.002）材料方案。
实测数据：  阻抗控制：单端50Ω±5%，差分100Ω±8%（TDR测试）。
信号插入损耗：10GHz频段下≤1.2dB/inch（基于微带线结构）。
可靠性测试：无铅回流焊260℃/3次，无爆板、分层；-55℃~125℃热循环1000次，孔电阻变化<5%。

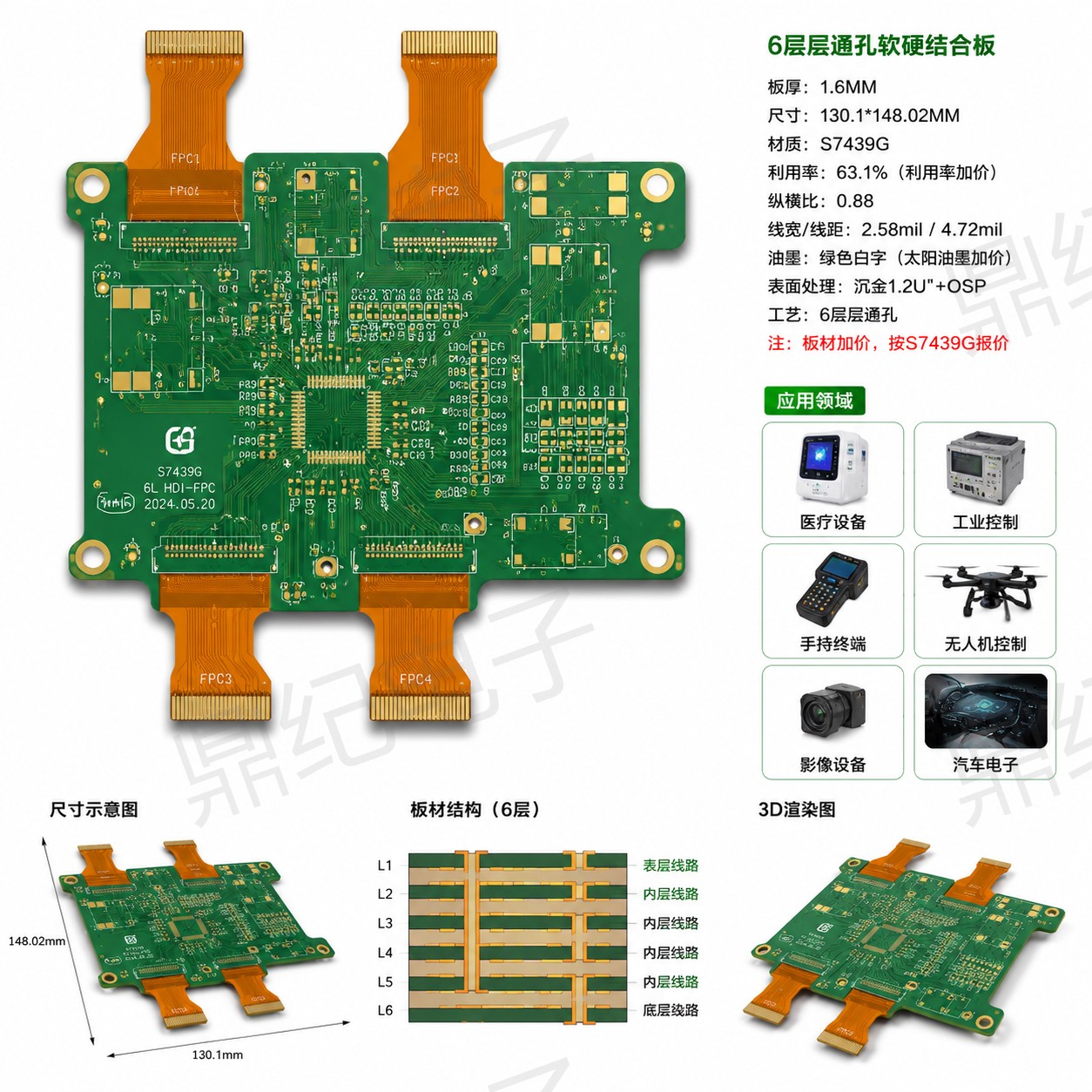

部分客户应用场景

行动号召：立即索取免费技术方案

如果您正面临以下挑战：

需要对16层3阶盲埋孔板进行可制造性设计（DFM）评估
需要样品验证高频性能（可提供阻抗测试报告与X-ray切片图）

需要批量生产稳定性控制（可追溯每批次压合曲线与电镀参数）

鼎纪电子提供：

✅ 免费工程咨询与DFM报告（24小时内反馈）
✅ 加急打样：48小时出样（3阶盲埋孔结构）
✅ 小批量到大批量生产（月产能达10万平方英尺）

立即联系我们，获取针对您项目的材料选型建议与工艺方案推荐。
