无卤素PCB线路板厂家口碑｜严控环保合规痛点，鼎纪助您通过国际绿色认证

在全球电子产业持续向“绿色制造”转型的浪潮中，无卤素PCB线路板已从可选项变为“准入门槛”。无论是欧盟的RoHS、REACH，还是国内的绿色产品标准，都明确对卤素含量（尤其是溴、氯）划定了严格的“红线”。

然而，许多企业在此过程中频繁“踩雷”：

材料混淆风险：普通阻焊剂、基材或油墨中可能隐藏着隐性卤素，导致整批产品“翻车”。
供应链溯源难题：多层压合工艺中，并非所有供应商都能提供从树脂到铜箔的完整无卤素物料清单。
认证周期成本：申请国际认证（如UL、IPC-4101E）时，因工艺参数不符合无卤素特性（如更高的Tg要求）而被迫反复整改，时间与资金成本激增。

痛点核心：不是“能不能做”，而是“如何系统性地确保从生产到交付的每一环节，都能经得起国际标准考验”。

⚙️ 我们的解决方案：鼎纪电子的“工艺+合规”双重护航

深耕PCB制造领域的鼎纪电子，将“环保合规”融入从设计到成品出厂的全流程。我们不仅是线路板厂，更是您的“绿色认证加速器”。

1. 原材严选：从源头掐断风险

我们构建了严格的无卤素物料管控清单，所有使用的基材（如FR-4替代品）、油墨（液态感光、阻焊、字符）均通过第三方SGS检测，确保Cl+Br < 900ppm。我们提供的不仅是“承诺”，而是可追溯的物料批次报告。

2. 工艺适配：告别“生搬硬套”

无卤素材料通常具有更高的吸水率和脆性。鼎纪通过：

优化钻孔参数：减少因材料脆性导致的孔壁粗糙度。
专业压合曲线：针对无卤素的低流动度特性，调整升温速率，确保层压无气泡、无分层。
电镀专研：确保孔内铜厚均匀，避免因材料热膨胀系数差异（CTE）导致的可焊性问题。

3. 全流程检测：比认证标准更严一丝

我们在产线内嵌逐批次元素分析仪（EDX），实现：

来料复检
制程抽检
成品终检我们内部标准通常高于客户要求，确保您寄出的每一件样品都具备“一次通过”的信心。

???? 信任背书：让国际认证从“难题”变“标配”

鼎纪电子不仅是“无卤素PCB线路板厂家”，更是您获取国际绿色证书的坚实伙伴。

权威认证实绩：我们已成功协助数百家客户通过UL 94 V-0（无卤阻燃）、IPC-4101E（无卤基材）及RoHS 2.0/REACH等核心认证。
行业口碑认可：在汽车电子、医疗设备、工业控制等对环保要求极高的领域，鼎纪提供的无卤素板以高信赖性、低离子污染赢得长期信赖。我们的客户反馈中，“稳定性”与“配套服务”是出现频率最高的评价。
合作案例（数据脱敏）：为某北欧知名医疗设备客户提供的一款12层无卤素高频混压板，一次性通过其德国总部的TUV莱茵全项检测，最短认证周期仅用了7个工作日。

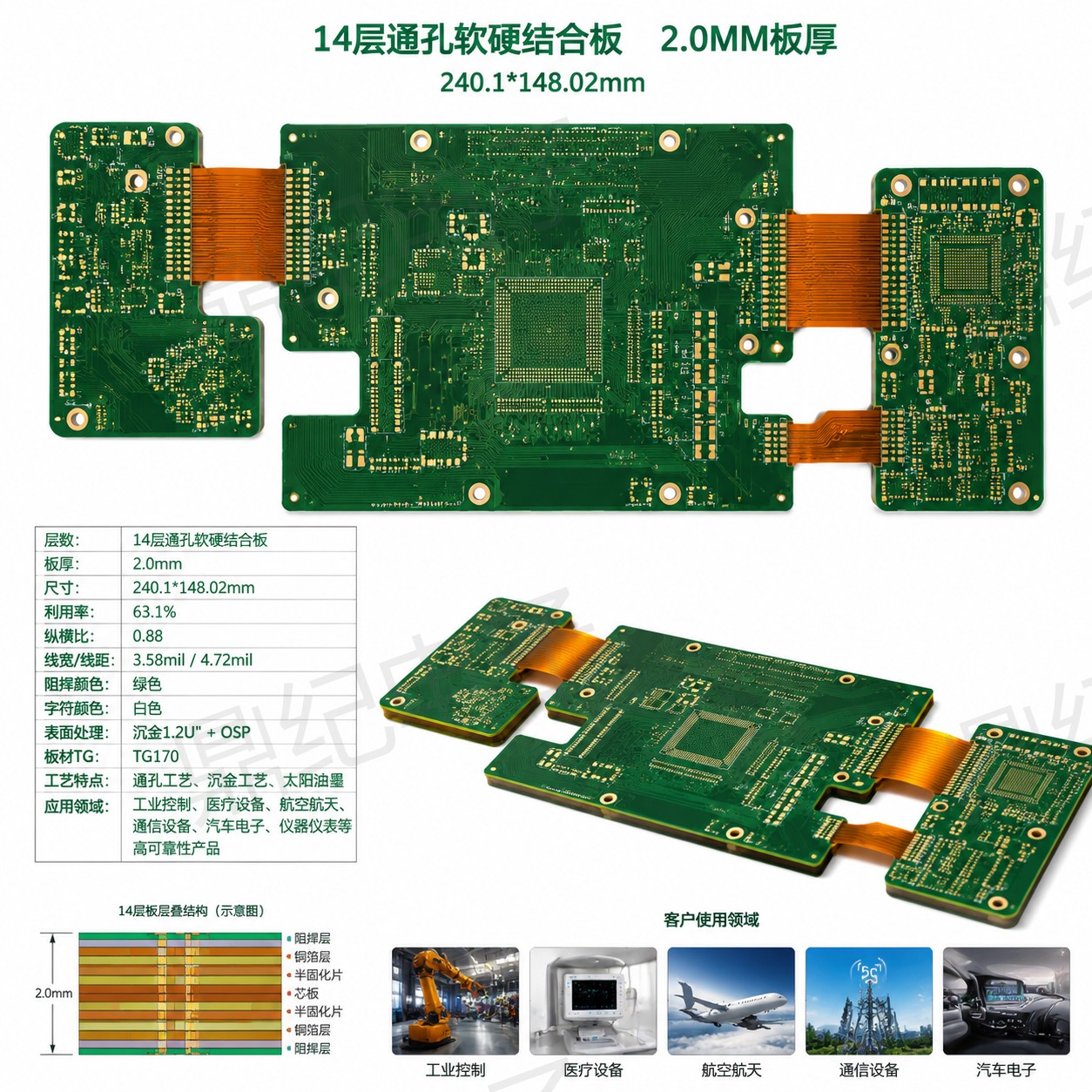

文章插图

???? 行动号召：现在起，向绿色制造“无忧”迈进

您无需再为“工艺磨合”与“认证风险”支付隐性成本。

鼎纪电子提供：

免费技术咨询：针对您的产品提出无卤素化方案评估，包括叠层结构、材料选型建议。
快速打样服务：支持8-12层无卤素高多层板，打样最快48小时交付，附带多份检测报告。
认证辅助资料包：我们将提供标准化的物料来源声明、制程控制记录模板，助您快速对接国际审核。

让专业的人，做专业的事。
