随着RoHS、REACH、IEC 61249-2-21等国际环保法规的持续升级,电子行业对无卤素电路板的需求日益迫切。无卤素板材(Halogen-Free PCB)不仅是为了满足出口要求,更是企业社会责任和产品竞争力的体现。
然而,在实际采购与交付过程中,许多企业面临以下难题:
标准模糊:市面上部分厂商宣称“无卤素”,但实际氯(Cl)、溴(Br)含量或总卤素含量超标,导致整批产品不合格,面临退货、罚款甚至客户流失风险。
工艺适配难:无卤素树脂体系流动性、热膨胀系数与普通FR-4不同,若厂商缺乏针对性的压合、钻孔、电镀工艺参数优化,易出现分层、爆板、可靠性下降等品质陷阱。
交付周期长:部分小厂为降低成本,舍弃严格的来料检验与过程控制,导致批次间性能不稳定,返工率高,严重影响项目交付进度。
面对行业痛点,鼎纪电子深耕无卤素电路板制造十余年,从材料选型、制程管控到出货检测,形成了一套成熟、严谨的品质保障体系,助力客户一次做对,快速上市。
精准选材:鼎纪电子与国际一线板材供应商(如生益、联茂、台光等)深度合作,优先选用明确通过IEC 61249-2-21认证的无卤素基材,确保板材中氯+溴含量<900ppm,总卤素<1500ppm。
三重检测机制:来料抽检:每批次板材入仓前,由IQC进行卤素含量快速筛查。
过程监控:生产中定期取样,通过离子色谱法(IC)或XRF荧光分析仪进行实时验证。
出货确认:成品批次附随SGS检测报告,提供第三方权威背书,让客户放心通关。
无卤素材料因采用高Tg、低介电常数的树脂体系,对工艺窗口极为敏感。鼎纪电子凭借多年的技术沉淀,积累了成熟的应对方案:
钻孔参数优化:根据板材硬度与脆性,采用阶梯式进刀、降低钻速、增加垫板厚度等方式,大幅减少孔内毛刺与分层风险。

压合工艺定制:调整预热时间、升温速率及压力曲线,使无卤素树脂充分流动并均匀固化,杜绝气泡与空洞。
电镀均匀性控制:针对无卤素板材吸湿性较低的特性,优化除胶渣与化学沉铜流程,确保孔铜厚度的均匀性与结合力。

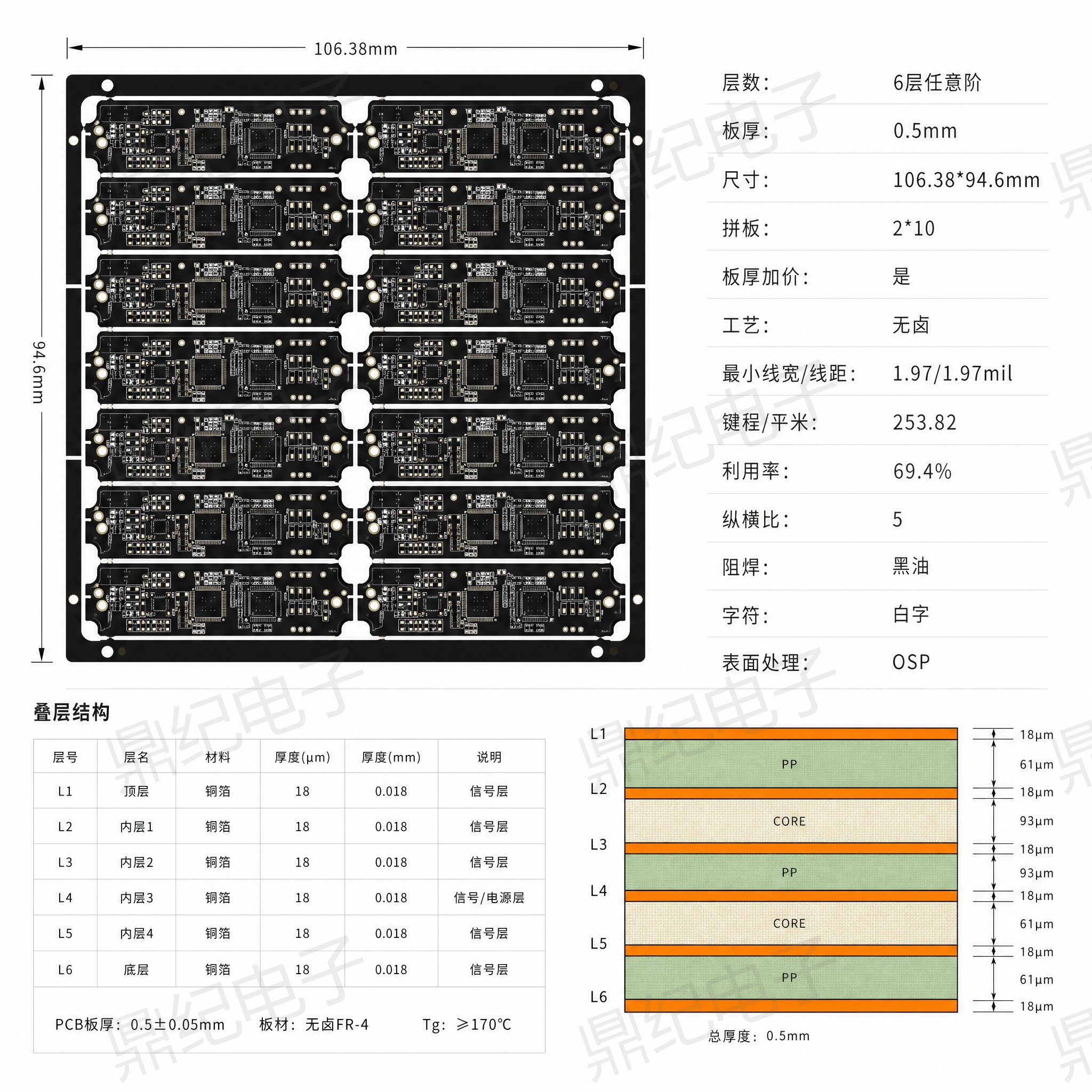

快速打样:标准无卤素板材(如FR-4无卤系列、高频无卤系列)提供24小时加急打样服务,最快1天出板,支持小批量验证。
批量稳定:拥有全自动智能生产线,月产能达2万平方米,能高效承接中大批量订单。样品与大货品质一致,杜绝小样通过、量产翻车的窘境。
全流程追溯:每片PCB均赋予唯一追溯码,从板材批次、生产参数到检测数据全程可查,为品质异常处理提供闭环保障。
资质认证:通过ISO9001、ISO14001、UL认证(档案号:E***),产品符合RoHS、REACH、无卤素等多项环保标准。
15年行业经验:累计为华为、大疆、比亚迪等头部企业供应超5000款无卤素电路板,覆盖汽车电子、工控、通信、医疗等高可靠性领域。
客户口碑:客户复购率高达95%以上,平均客诉率低于0.3%,在无卤素PCB领域享有“零缺陷交付”美誉。
如果您正在寻找品质稳定、交期可靠、报告齐全的无卤素电路板供应商,不妨给鼎纪电子一个机会,也让您自己少走弯路。
现在致电/扫码咨询,即可享受:
免费技术评估(根据您产品的层数、板厚、使用环境推荐最优无卤板材方案)
首单打样8折优惠
免费获取无卤素PCB设计与制造工艺指南(电子版)
