如何判断的PCB质量好坏？

如何判断PCB质量好坏？俗话说外行看热闹，内行看门道。在此，小编跟大家分享几个细节，虽然并不能100%说明质量一定好，但是如果电路板厂家能把这些细节把控到位，那足以说明他们的对品质的重视，以及质量管理的严谨！

一、看PCB板的油墨

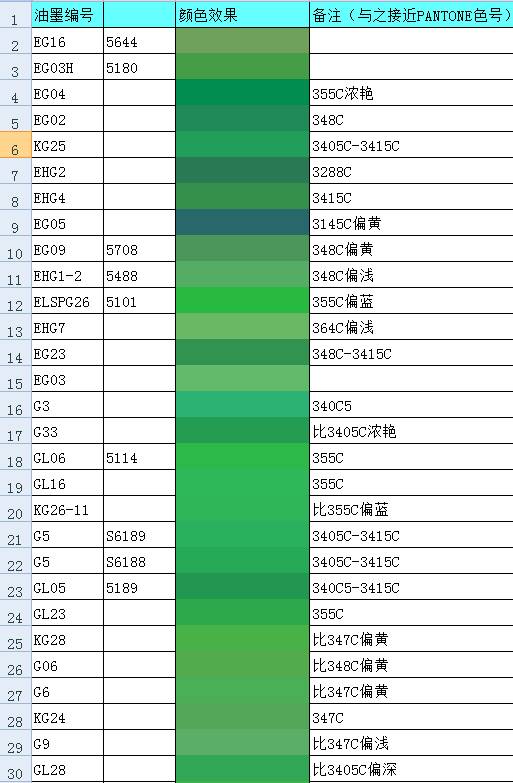

1、好的电路板厂家一定会选择大品牌的油墨，同时在印刷油墨时的工艺，烘烤方面是比较在意的，这样油墨光泽度会比较好。同时，很多对质量有要求的板厂，对颜色的挑选很重视。可能在大众眼里，油墨只有一种绿色，但事实上，这个绿色的油墨可以细分50多种。好的板厂在油墨挑选时是经过多次磨合和实验，最终总结到的最好的油墨。

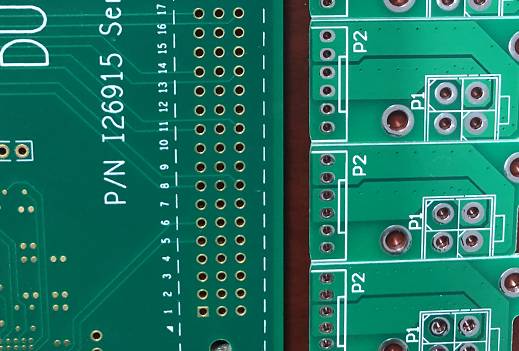

2、看油墨的厚度。质量好的板子，油墨厚度肯定是相对厚一些的，按照IPC的标准，油墨需要达到20um，但这个厚度我们没法实测，但是却可以肉眼看出来。下图左边这个板子油墨通过实物是很容易分辨出来的。

二、看PCB丝印文字

这一点我们主要看丝印的清晰度，立体感。特别是针对一些字体很小的丝印，高质量PCB板丝印是很清晰的，即使在放大镜下仍然看不出字迹毛边。

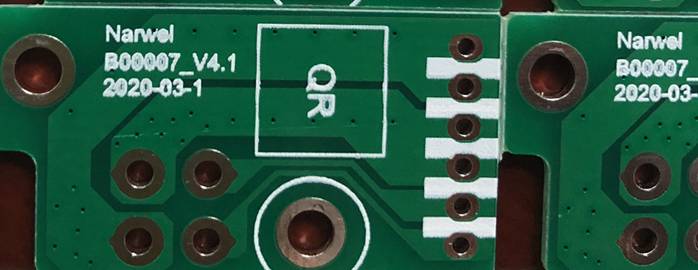

下图的两个板子，都是丝印放大6倍后的效果，我们可以对比一下！图1更清晰，字体的立体感更强。

图2的字体更大，但是下油明显不够饱满和清晰。

三、看PCB板的焊盘处理

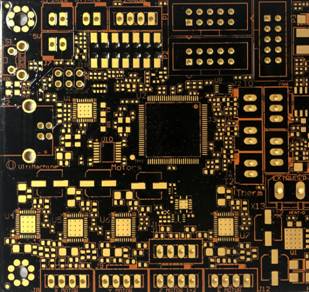

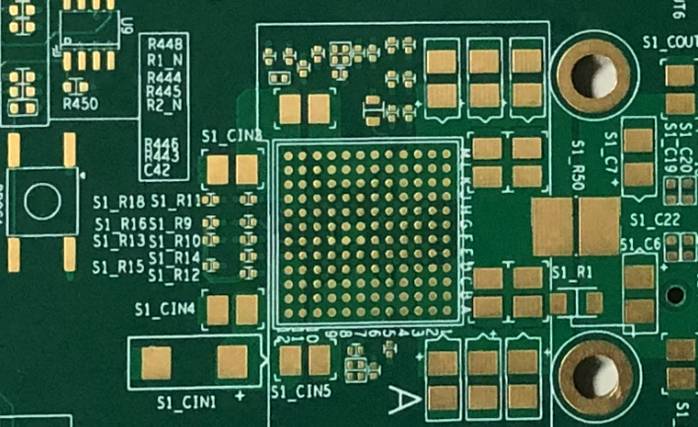

如果是喷锡板，我们就看喷锡是否平整，特别是IC脚位置是否整齐。如果是沉金板，我们就看金面颜色是否光亮，是深黄色还是浅黄色。金面越黄，说明沉金工艺处理的越好，因为这关系到镀镍层工艺的处理和金的厚度。下图2款板子是我司做的金厚2U''的产品。

四、看BGA焊盘是否饱满和圆润

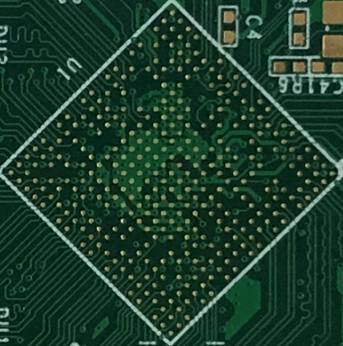

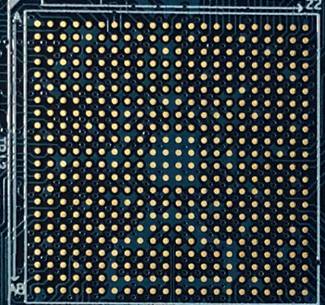

好的线路板厂家在处理BGA时，首先工程师在优化焊盘时会很用心，其次好的设备，有经验的工人做出来的BGA焊盘，曝光对位处理的非常好，我们对比一下下图两个板子：

其实单就肉眼识别这一点来看，除了以上4点，还有一些其它小细节可以辨别，比方说V割的光滑度，板材的颜色，包装的材料……等等。后续小编会和大家一起分享更多的小妙招，希望您们都能采购到质量上乘的PCB板！
